G-Kerne

Mit 40 jähriger Erfahrung und Fachwissen haben wir Dutzende von Materialien besessen und unabhängig voneinander mehr als 900 Arten von Magnetkernen mit verschiedenen Formen und Spezifikationen entworfen.

Anwendung: Antriebstransformator, Hochfrequenz-Transformator, Leistungsinduktivität, Hochfrequenz-Drosselspule

Hauptvorteile von Transformator-Ferritkernen
1. Für die Qualitätssicherung haben wir zuverlässige Rohstoffhersteller ausgewählt. Die wichtigsten Eisenoxidlieferanten umfassen Japan JFE, Korea RG und China Steel Corporation. Die haputsächlichen Mangan-Manganoxid-Hersteller umfassen Hunan Special Metal Materials Factory und Kingray New Materials Science & Technology Co., Ltd.
2. Um eine hohe Qualität und hohe Wirtschaftlichkeit zu gewährleisten, importierte unser Unternehmen Toshiba-Ofen, Tamagawa-Pressen und hochmoderne CNC-Schleifmaschinen und brachte fortschrittliche Sintertechniken und Umformtechniken ein. Deshalb können wir eine jährliche Produktion von 12.000 Tonnen erreichen.

Verpackung
Vor dem Verlassen der Fabrik müssen alle magnetischen Produkte gut verpackt sein, um eventuelle Brüche oder Beschädigungen zu vermeiden. Darüber hinaus kann die Verpackungsweise auch von Kunden entschieden werden.

Technische Parameter der Antriebstransformator-Ferritkerne

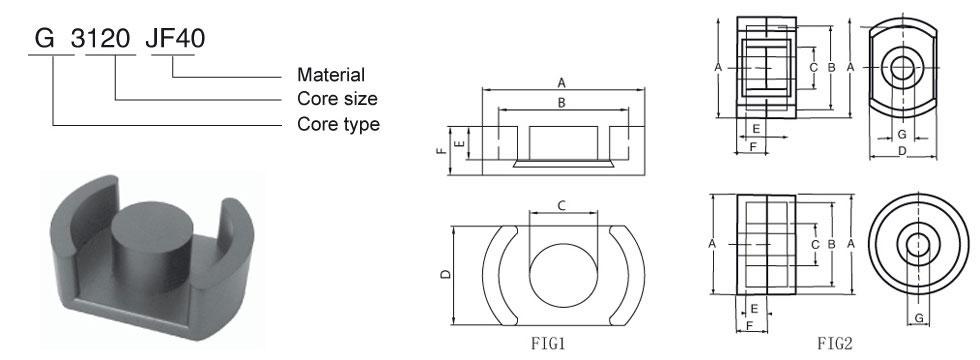

Name Zeichnung-Nr. Dimension (mm) Notes Gewicht Parameter AL±25% (nN/H2)
A B B2 C D E F (g) C1 Le(mm) Ae(mm2 ) Ve(mm3 ) AW (mm²) Amin(mm²) JF40 JF44
G2310 1500 22.7±0.45 18.3±0.4 9.7±0.2 15.25±0.3 3.9±0.2 5.2±0.2 9.7 0.58 30.42 52.28 1591 33.5 39.65 4000
G28 1531 28.0±0.6 16.0±0.3 22.0±0.4 4.0±0.2 12.0±0.3 Without pin
G3014 1045 30±0.4 24.6±0.4 17.2min 12.4±0.2 20.3±0.25 4.25±0.15 7.15±0.15 35 0.4 45.2 118 6984 51.9 116.58 5500 6000
G3019A 1502 30.0±0.5 25.5±0.3 18.8min 13.2±0.2 20.3±0.3 6.7±0.2 9.5±0.2 30.4 0.46 50 108.1 5408 5000
G30C 1513 30.0±0.4 24.6±0.4 17.1±0.3 12.4±0.2 20.3±0.25(20.22) 5.125±0.15 8.025±0.1 Double-gap 25.4 0.36 42.9 120.6 5171.5 5800
G3120 806 31.0±0.5 24.8min 16.8min 13.0±0.2 20.4±0.3 6.8±0.2 10.0±0.2 36.2 0.35 41.7 119 4930 80.2 132.73 5000 5500
G3312 877 33.20±0.5 26.60±0.40 13.50±0.2 23.7±0.30 3.20±0.15 6.10±0.15 32.1 0.27 39.2 144.3 5655 41.9 137.46 8000
G3319 877 33.2±0.5 26.6±0.4 13.5±0.2 23.7±0.30 6.5±0.15 9.4±0.15 41.5 0.33 48.6 147 7144 85.2 137.46 5000
G3318B 1044 33.3±0.4 26.8±0.4 18.2min 13.8±0.2 24±0.3 6.2±0.15 9.2±0.15 41.5 0.3 48.6 147 7144 80.6 144 5500
G33C 1520 33.5±0.5 26.8±0.5 18.2min 13.3±0.2 23.35±0.35 3.1±0.2 5.6±0.2 Single-gap 26.3 0.21 29.7 143 4247.1 5000
G3319D 1525 33.2±0.5 26.8±0.4(26.9) 18.5min 13.4±0.2 23.7±0.3 6.75±0.15 9.55±0.15 37 0.39 53.5 138.8 7431.4 5500
G3319E 1705 33.3±0.4 26.8±0.4 17.2min 13.8±0.2 24.0±0.3 6.7±0.15 9.7±0.15 Double-gap 41.5 0.33 48.6 147 7144 85.2 137.46 5000
G3420 858 33.7±0.5 27.5min 20.6±0.4 13.7±0.2 24.0±0.3 7.2±0.15 10.0±0.2 44.2 0.33 50.4 151 7610 102.2 133.17 5500 6000
G34A 858-1 33.7±0.5 27.5min(28) 20.9±0.4 13.7±0.2 24.0±0.3(23.9) 7.2±0.15 10.0±.2 44.2 0.33 50.4 151 7610 102.2 133.17 5500 6000
G4011 927-1 39.8±0.5 33.2±0.5 20.8min 16.0±0.25 28.3±0.35 3.2±0.2 5.2±0.2 31.8 0.3 40.9 136.6 5591 70.5 135.84 6600
G4015 927-1 39.8±0.5 33.2±0.5 20.8min 16.0±0.25 28.3±0.35 4.55±0.2 7.5±0.2 46.9 0.22 38 169.7 6447 78.3 167 8000
G4025 927 39.8±0.5 33.2±0.5 20.0min 16.0±0.25 28.3±0.35 9.2±0.2 12.8±0.2 71 0.33 68.5 205 14042 158.2 201.06 5800 6000
G40B 1514 39.6±0.45 33.1±0.4 20.4±0.35 16.0±0.25 28.3±0.35(20.22) 7.65±0.15 11.25±0.1 Double-gap 61.8 0.31 63.4 202.3 12838 6200
G40C 1516 39.8±0.45 33.2±0.4 20.4±0.35 16.0±0.25 28.3±0.35(28.22) 5.9±0.15 8.9±0.1 Double-gap 55.3 0.30 57.48 189.2 10875.2
