Ferritkerne für Rücklauf-Transforamtor, UYY

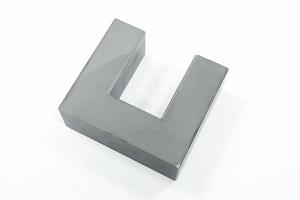

 UYY-Kerne

Die magnetischen Materialien werden im Volksmund in verschiedenen Arten von Elektrogeräten und elektronischen Komponenten verwendet. Die von Spinel gelieferten Ferritkerne zeichnen sich durch vielfältige Typen, stabile Qualität, hohe Wirtschaftlichkeit und zuverlässige Eigenschaften aus. Dank unserer reichen Erfahrung in der Forschung und Entwicklung von magnetischen Materialien sind wir in der Lage, professionelle Anpassung-Service und Änderungen an winzigen Struktur zu bieten.

Die UYY-Magnetkerne werden am häufigsten in Rücklauf-Transformatoren und Antriebstransformatoren eingesetzt.

Eigenschaften von Transformator-Ferritkerne
1. Die Fertigungslinie ist mit vielen hochpräzisen und funktionalen Bearbeitungsmaschinen ausgestattet, so dass eine stabile Qualität und Funktion der endgültigen magnetischen Produkte möglich ist.
2. Alle Rohstoffe werden von Großstahlfabriken in Japan und China gekauft. Eine langfristige Zusammenarbeit sorgt für eine hohe Qualität.
3. Bei jedem Herstellungsverfahren müssen alle Produkte einer Reihe strenger Prüfungen unterzogen werden.
4. Das magnetische Element hat eine lange Lebensdauer und befreit die Benutzer von Sorgen um Produktqualität und Alterungsprobleme.

Verpackung
Vor dem Verlassen der Fabrik müssen alle magnetischen Produkte gut verpackt sein, um eventuelle Brüche oder Beschädigungen zu vermeiden. Darüber hinaus kann die Verpackungsweise auch von Kunden entschieden werden.

Technische Parameter der Ferritkerne für Antriebstransformatoren

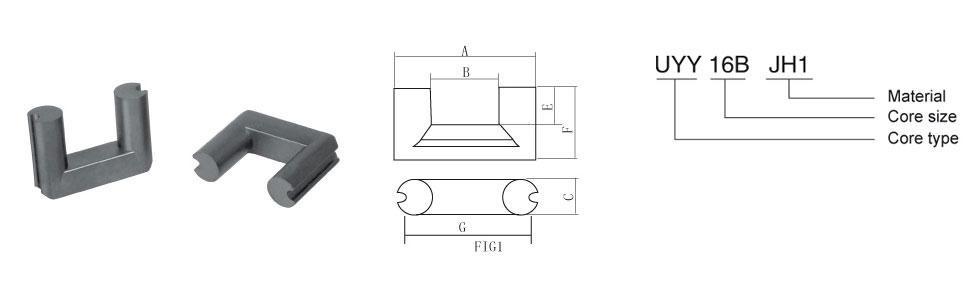

Name FIG. Zeichnung-Nr. Dimension (mm) Parameter Gewicht
A B C E F G C1 Ae(mm2) Le(mm) Ve(mm3) (g)
UYY10 1 394 32-0.5+1.0 13.0±0.5 10-0.3+0.2 14.0±0.25 22.0±0.3 29.3±0.5 1.42 76.1 110.8 8432 40.0
UYY11.7 1 372 41.5±0.5 19.05 min 11.7±0.3 20.5±0.3 30.0±0.3 35.3±0.5 1.5 102.5 154.7 15853 76.7
UYY14 1 358 53.45±0.75 26.0±0.75 14.0±0.5 14.5+0.4-0.1 27.5±0.5 47.0±0.75 0.95 162.2 153.7 24919 122.0
UYY16B 1 378 58.7±1.0 25.5 min 16.0±0.3 17.0±0.3 29.0±0.3 54.2±1.0 0.88 186.9 167.9 31378 167
