Ferritkerne für Hochfrequenzdrossel, EI
Derzeit haben wir mehr als 10 Arten von Rohstoffen und sind in der Lage, 900 Spezifikationen von Magnetkernen für Antriebstransformatoren zu produzieren, was zu einer breiten Anwendung in vielen Branchen führt.
Eigenschaften des Transformator-Ferritkerne
1. Um eine hohe Qualität und hohe Wirtschaftlichkeit zu gewährleisten, importierte unser Unternehmen Toshiba-Ofen, Tamagawa-Pressen und hochmoderne CNC-Schleifmaschinen und brachte fortschrittliche Sintertechniken und Umformtechniken ein. Deshalb erreichen wir eine jährliche Produktion von 12.000 Tonnen.
2. Für die Qualitätssicherung haben wir zuverlässige Rohstoffhersteller ausgewählt. Die wichtigsten Eisenoxidlieferanten umfassen Japan JFE, Korea RG und China Steel Corporation. Main Mangan-Manganoxid-Hersteller sind Hunan Special Metal Materials Factory und Kingray New Materials Science & Technology Co., Ltd
3. Wir legen großen Wert auf die Produktqualität und führen strenge Tests vom Rohstoff bis zum Endprodukt durch. Hochpräzise Prüfgeräte beinhalten das Bruker-Röntgenfluoreszenzspektrometer, das hochfrequente Verlustleistungsmessgerät, das S4 PIONEER-Röntgenfluoreszenzspektrophotometer usw.
Anwendung: Antriebstransformatoren, Hochfrequenztransformatoren, Leistungsinduktivitäten, Hochfrequenz-Drosselspulen

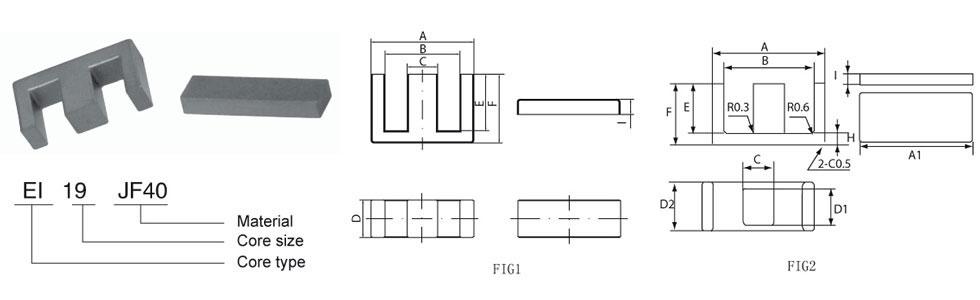

| Name | Zeichnung-Nr. | Dimension (mm) | Gewicht | Parameter (mm) | AL±25% (nN/H2 ) | |||||||||||
| A | B | C | D | E | F | I | (g) | C1(mm-1) | Le(mm) | Ae(mm2 ) | Ve(mm3 ) | AW(mm3 ) | AMIN(mm2 ) | JF40 | ||
| EI12.5 | 802 | 12.5±0.3 | 9.1min | 2.4±0.2 | 5.0±0.2 | 5.1±0.2 | 7.4±0.25 | 1.5±0.2 | 1.8 | 1.38 | 21.2 | 15.3 | 325 | 17.9 | 12 | 1200 |
| EI15.7 | 1267 | 15.7±0.25 | 8.5±0.2 | 2.5±0.15 | 11.0±0.2 | 0.65±0.15 | 2.2±0.1 | 1.55±0.1 | 2.8 | 0.35 | 12.7 | 36.1 | 457.9 | 2 | 27.5 | |
| EI16B | 1023 | 16.0±0.3 | 11.8min | 4.0±0.2 | 4.8±0.2 | 10.4±0.3 | 12.4±0.3 | 2.0±0.2 | 3.3 | 1.85 | 35.1 | 19 | 668.8 | 42.1 | 18.75 | 1200 |
| EI19 | 852 | 19.0±0.3 | 14.0±0.3 | 5.1-0.5 | 5.1-0.5 | 11.3±0.3 | 13.55±0.3 | 2.35±0.2 | 4.6 | 1.1 | 31.1 | 28.5 | 884 | 41.8 | 19.2 | 1700 |
| EI19A | 1051 | 19.0±0.3 | 14.5+0.6 -0.3 | 4.45±0.25 | 5.2-0.4 | 11+0.6 -0.1 | 13.3+0.6 -0.1 | 2.3±0.2 | 4.5 | 1.76 | 39.8 | 22.6 | 898.1 | 55.3 | 23.14 | 1200 |
| EI20 | 714 | 20.0±0.3 | 14.3min | 4.55±0.2 | 5.0±0.25 | 11.15±0.2 | 13.5±5.25 | 2.3±0.2 | 4.8 | 1.68 | 39.2 | 23.3 | 914 | 50.3 | 23.46 | 1200 |
| EI22 | 712 | 22.0±0.6 | 15.75min | 5.75±0.3 | 5.75±0.3 | 11.4±0.3 | 15.4±0.3 | 4.0±0.3 | 9 | 1.19 | 44.1 | 37 | 1632 | 60.4 | 32.49 | 1800 |
| EI25 | 715 | 25.4±0.6 | 18min | 6.8±0.3 | 6.7±0.3 | 13.25±0.25 | 17.25±0.25 | 3.5±0.2 | 10 | 1.22 | 48.6 | 39.7 | 1930 | 77.9 | 45.56 | 1800 |
| EI25B | 822 | 25.3±.4 | 19min | 6.5±0.3 | 6.75±0.25 | 12.35±0.25 | 15.55±0.25 | 2.7±0.2 | 9.8 | 1.15 | 46.9 | 40.8 | 1912 | 80 | 39.15 | 1800 |
| EI28 | 716 | 28.0±0.6 | 18.6min | 7.25±0.25 | 10.7±0.3 | 13.0±0.3 | 17.5±0.3 | 3.5±0.2 | 22 | 0.59 | 49.5 | 84.4 | 4170 | 77.7 | 77.58 | 2800 |
| EI29 | 935 | 29.0±0.5 | 20.3min | 7.35±0.25 | 10.7±0.25 | 12.6±0.3 | 17.1±0.3 | 3.5±0.2 | 22.1 | 0.6 | 50.7 | 82.7 | 4194.2 | 81.6 | 78.65 | 1250 |
| EI30 | 717 | 30.0±0.6 | 19.5min | 10.7±0.3 | 10.7±0.3 | 16.25±0.25 | 21.25±0.25 | 5.5±0.3 | 33 | 0.54 | 58.8 | 109 | 6440 | 75.3 | 107 | 3700 |
| EI33A | 728 | 33.0±0.6 | 24.2min | 9.7±.3 | 12.7±0.3 | 19.4+0.4 -0.3 | 24.3±0.3 | 5.0±0.3 | 46 | 0.57 | 67.1 | 118 | 7640 | 146.5 | 104.14 | 3700 |
| EI33B | 728A | 33.0±0.6 | 23.5min | 9.7±0.3 | 12.7±0.3 | 19.25±0.25 | 24.05±0.25 | 5.0±0.3 | 41 | 0.57 | 67.1 | 118 | 7640 | 138.2 | 113.03 | 4400 |
| EI40 | 718 | 40.0±0.7 | 26.8min | 11.65±0.35 | 11.65±0.35 | 21.35±0.35 | 27±0.35 | 6.5±0.3 | 59 | 0.53 | 77.4 | 147 | 11390 | 168 | 135.72 | 3700 |
