Ferritkerne für Leistungsinduktivität, ED
Basierend auf unzähligen Versuchszeiten finden wir erfolgreich über 10 Arten von Rohstoffen, die für die Herstellung von Ferritkernen geeignet sind, und wir entwickeln mehr als 900 Arten von ferromagnetischen Kernen, die unterschiedliche Formen und Spezifikationen aufweisen.
Anwendung
Antriebstransformatoren, Hochfrequenztransformatoren, Leistungsinduktivitäten, Hochfrequenz-Drosselspulen
Ein herausragender Vorteil der elektromagnetischen Kerne liegt in der Verwendung von Hochtemperatur-Material mit geringem Verbrauch und Material mit hoher magnetischer Permeabilität, die eine extrem niedrige Verlustleistung bei hoher Temperatur gewährleisten.
Um unsere am meisten bewerteten Kunden besser zu bedienen, können wir auch kleinere Ferritkerne anpassen. Bitte informieren Sie uns bitte über Ihre Anforderungen.
Verpackung
Vor dem Verlassen der Fabrik müssen alle magnetischen Produkte gut verpackt sein, um eventuelle Brüche oder Beschädigungen zu vermeiden. Darüber hinaus kann die Verpackungsweise auch von Kunden entschieden werden.

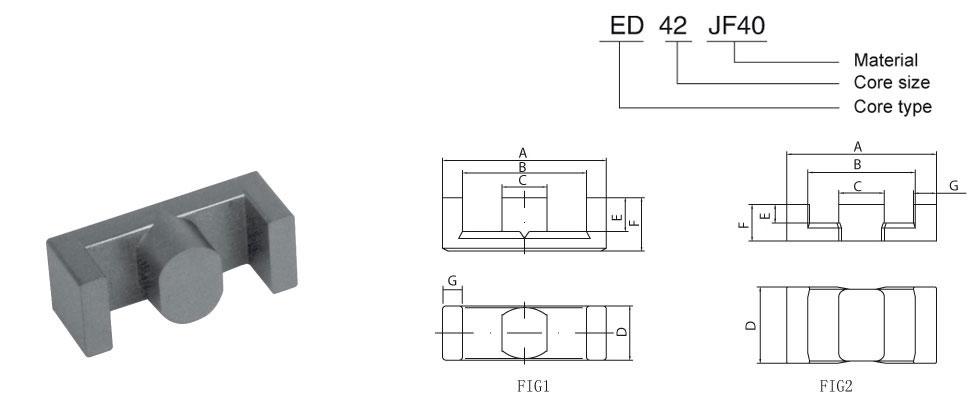

| Name | Zeichnung-Nr. | Dimensions | Gewicht | Parameter (mm) | AL±25% (nN/H2) | ||||||||||
| A | B | C | D | E | F | (g) | C1 (mm-1) | Ae (mm2) | Le (mm) | Ve (mm3) | AW (mm3) | AMIN (mm2) | JF40 | ||
| ED28 | 961 | 28.0±0.3 | 20.5 min | 8.5±0.15 | 11.9±0.15 | 6.65±0.15 | 10.2±0.2 | 21.9 | 0.6 | 90 | 50.3 | 4510 | 163.6 | 84.49 | 2700 |
| ED2822 | 724 | 28.0±0.5 | 20.6 min | 8.5±0.2 | 11.8±0.3 | 7.1±0.2 | 10.9±0.2 | 25 | 0.568 | 86.1 | 50.5 | 4350 | 178.9 | 81.42 | 3000 |
| ED29 | 942 | 29.3±0.3 | 21.6 min | 8.4±0.2 | 11.6±0.2 | 11.0±.2 | 14.6±0.2 | 29.5 | 0.8 | 90 | 69.2 | 6220 | 297 | 83.52 | 2700 |
| ED2920 | 775 | 29.3±0.7 | 21.5 min | 8.5±0.3 | 11.6±0.3 | 6.85±0.2 | 10.2±0.2 | 23 | 0.617 | 84 | 51.7 | 4360 | 187.7 | 77.72 | 3000 |
| ED2929 | 775 | 29.3±0.7 | 21.5 min | 8.5±0.3 | 11.6±0.3 | 11.0±0.2 | 14.6±0.2 | 30 | 0.826 | 84.1 | 69.5 | 5850 | 301.4 | 82.36 | 2700 |
| ED3021 | 813 | 30.5±0.7 | 23.1 min | 8.4±0.2 | 11.6±0.2 | 7.2±0.2 | 10.8±0.2 | 24.5 | 0.712 | 79.6 | 56.7 | 4517 | 221.8 | 77.72 | 3000 |
| ED3321 | 725 | 33.3±0.7 | 25.3 min | 8.4±0.2 | 11.6±0.2 | 7.1±.2 | 10.7±0.2 | 25.2 | 0.786 | 71.12 | 55.91 | 3976.9 | 249.9 | 83.52 | 3000 |
| ED4140 | 1280 | 40.8±0.5 | 30.8±0.5 | 11.0±0.3 | 21.9±0.3 | 14.5±0.2 | 19.8±0.3 | 106 | 0.41 | 229 | 94 | 21665 | 287.1 | 219 | 5400 |
| ED42 | 836 | 42.9±0.5 | 28.5±0.5 | 15.0±0.3 | 29.0±0.4 | 7.4±0.2 | 14.6±0.2 | 140 | 0.16 | 402 | 65.9 | 26491 | 199.8 | 417.6 | 11000 |
| ED48 | 840 | 48.0±0.5 | 33.5±0.5 | 14.5±0.2 | 29.2±.2 | 9.0±0.15 | 16.4±0.2 | 166 | 0.21 | 374 | 78.6 | 29398 | 342 | 423.4 | 8600 |
