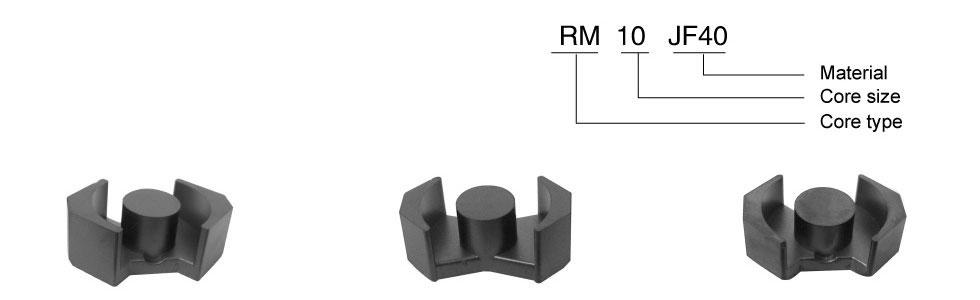

Ferritkerne für Antriebstransformator, RM
Transformator-Kernlösung, weiche magnetische Pulverkerne, Antriebstransformator-Komponente
Die magnetischen Materialien sind weit verbreitet in verschiedenen Arten von Elektrogeräten, elektronischen Komponenten angewendet. Spinell hat reiche Erfahrungen in der Herstellung und Anpassung von magnetischen Materialien. Wir können auch die Produktion des Materials, der Struktur und des Eigentums nach den tatsächlichen Anforderungen des Kunden anzupassen und zu verbessern.
Eigenschaften des Transformator-Ferritkerne
1. Die Produktionslinie ist mit vielen hochpräzisen und funktionalen Bearbeitungsmaschinen ausgestattet und ermöglicht so eine stabile Qualität und Funktion der endgültigen magnetischen Produkte.
2. Alle Rohstoffe werden von Großstahlfabriken in Japan und China gekauft. Eine langfristige Zusammenarbeit sorgt für eine hohe Qualität.
3. In jedem Herstellungsprozess müssen alle Produkte einer Reihe strenger Tests unterzogen werden.
4. Das magnetische Element hat eine lange Lebensdauer und befreit die Benutzer von Sorgen um Produktqualität und Alterungsprobleme.
Verpackung
Vor dem Verlassen der Fabrik müssen alle magnetischen Produkte gut verpackt sein, um eventuelle Brüche oder Beschädigungen zu vermeiden. Darüber hinaus kann die Verpackungsweise auch von Kunden entschieden werden.

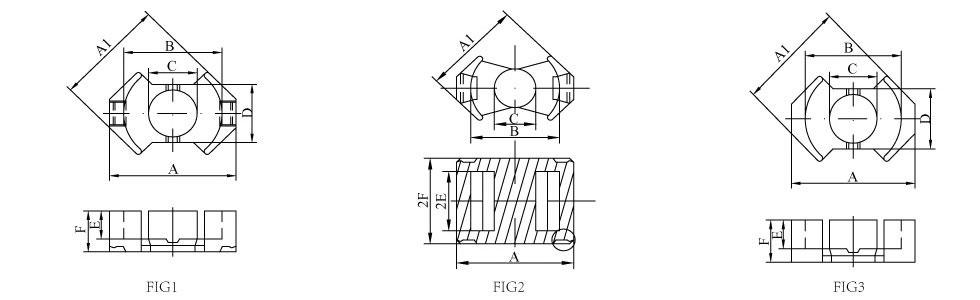

| Name | Zeichnung-Nr. | Dimension (mm) | Gewicht | Parameter | AL±25% (nN/H2) | |||||||||||||
| A | A1 | B1 | B2 | C | D | E | F | (g) | C1 | Le(mm) | Ae(mm2) | Ve(mm3) | Aw(mm²) | Amin(mm²) | JF40 | JF44 | ||
| RM4 | 791 | 10.8±0.2 | 9.6±0.2 | 8.15±0.15 | 3.8±0.1 | 4.5±0.1 | 3.6±0.15 | 5.2±0.15 | 1.70 | 1.7 | 22.5 | 13.9 | 313 | 15.7 | 11.3 | 1000 | 1030 | |
| RM5 | 792 | 14.3±0.3 | 12.05±0.25 | 10.4±0.2 | 4.8±0.1 | 6.6±0.2 | 3.25±0.15 | 5.2±0.15 | 3.60 | 0.9 | 22.1 | 23.8 | 526 | 18.2 | 18.1 | 1800 | 2000 | |
| RM6 | 773 | 17.5±0.3 | 14.4±0.2 | 12.65±0.3 | 6.24±0.1 | 7.9±0.3 | 4.15±0.15 | 6.2±0.15 | 5.30 | 0.8 | 28.6 | 36.6 | 1050 | 26 | 31.2 | 2300 | 2400 | |
| RM6 | 773-1A | 17.6±0.3 | 14.4±0.3 | 12.65+0.3-0.25 | 8.4min | 6.3±0.15 | 8.0±0.3 | 4.1±0.15 | 6.2±0.15 | 5.30 | 0.8 | 28.6 | 36.6 | 1050 | 26 | 31.2 | 2300 | 2400 |
| RM6A | 1522 | 18.3±0.3 | 15.3±0.3 | 13.2min(13.6) | 9.6min | 6.2±0.1 | 8.1±0.3 | 4.3±0.15 | 6.3±0.15 | 5.30 | 0.8 | 28.6 | 36.6 | 1050 | 26 | 31.2 | 2300 | 2400 |
| RM7 | 895 | 19.9±0.4 | 16.85±0.35 | 15.1±0.3 | 7.05±0.15 | 7.05±0.15 | 5.4±0.15 | 7.775±0.15 | 8.00 | 0.8 | 34.4 | 43.0 | 1479 | 34.5 | 2300 | 2400 | ||
| RM7A | 1507 | 19.9±0.4 | 16.85±0.3 | 15.10±0.35 | 11.0min | 7.10±0.15 | 7.10±0.15 | 8.85+0.30.2 | 13.6±0.2 | 8.20 | 0.89 | 35.6 | 39.7 | 1414 | 2400 | |||
| RM7B | 1521 | 20.1±0.3 | 16.85±0.3 | 15.3min(15.6) | 11.6min | 7.1±0.15 | 7.10±0.15 | 4.45±0.15 | 6.75±0.15 | 8.00 | 0.80 | 34.4 | 43.0 | 1479 | 2300 | 2400 | ||
| RM8 | 747 | 23.2-0.9 | 19.3±0.4 | 17.0min | 8.4±0.15 | 10.8±0.2 | 5.6±0.15 | 8.3±0.15 | 12.00 | 0.60 | 38.0 | 64.0 | 2430 | 48.9 | 55.4 | 3300 | 3400 | |
| RM8 | 1511A | 22.75±0.4 | 19.35±0.35 | 17.3±0.3 | 10.5min | 7.3±0.2 | 10.8±0.2 | 5.5±0.15 | 8.2±0.07 | 12.00 | 0.59 | 38.0 | 64.0 | 2430 | 48.9 | 55.4 | 3300 | 3400 |
| RM8A | 921 | 22.75±0.45 | 19.35 ±0.35 | 17.0min | 8.4±0.15 | 10.8±0.2 | 5.65±0.15 | 8.35±0.15 | 12.00 | 0.59 | 38.0 | 64.0 | 2430 | 49.8 | 55.5 | 3300 | 3400 | |
| RM8B | 1504 | 22.75±0.45(22.95) | 19.35 ±0.35 | 17.3±0.3 | 11.1min | 8.4±0.15 | 10.8±0.2 | 5.65±0.15 | 8.35±0.15 | 12.00 | 0.59 | 38.0 | 64.0 | 2430 | 3300 | 3400 | ||
| RM8C | 1518 | 22.75±0.45(22.95) | 19.35±0.35(19.55) | 17.6±0.3 | 11.1min | 8.4±0.15 | 10.8±0.2 | 5.65±0.2 | 8.35±0.15 | 12.00 | 0.59 | 38.0 | 64.0 | 2430 | 48.9 | 55.4 | 3300 | 3400 |
| RM8D | 1519 | 22.75±0.4 | 19.35±0.35 | 17.3±0.3 | 11.15±0.3 | 8.4±0.15 | 10.8±0.2 | 4.9±0.15 | 7.6±0.15 | 12.00 | 0.60 | 38.0 | 64.0 | 2430 | 48.9 | 55.4 | 3300 | 3400 |
| RM8E | 1523 | 23.3±0.4 | 20.0±0.4 | 17.5min | 10.8min | 8.45±0.15 | 10.8±0.2 | 5.7±0.15 | 8.2±0.15 | 12.00 | 0.59 | 38.0 | 64.0 | 2430 | 49.8 | 55.5 | 3300 | 3400 |
| RM8F | 1527 | 22.75±0.45 | 19.3±0.4 | 17.3min | 10.8min | 8.4±0.15 | 10.75±0.15 | 5.75±0.15 | 8.3±0.15 | 12.00 | 0.59 | 38.0 | 64.0 | 2430 | 49.8 | 55.5 | 3300 | 3400 |
| RM10 | 783 | 27.85±0.65 | 21.45±0.55 | 21.65±0.45 | 10.7±0.2 | 13.25±0.25 | 6.35±0.15 | 9.3±0.15 | 22.50 | 0.45 | 44.0 | 98.0 | 4310 | 69.5 | 89.1 | 4200 | 4500 | |
| RM10A | 800-1 | 27.85±0.65 | 21.45±0.55 | 21.65±0.45 | 10.6±0.2 | 13.25±0.25 | 6.35+0.2-0.15 | 9.3+0.2-0.15 | 22.50 | 0.50 | 44.0 | 98.0 | 4310 | 69.5 | 89.1 | 4200 | 4500 | |
| RM10B | 944 | 27.85±0.65 | 21.45±0.55 | 21.65±0.45 | 10.7±0.2 | 13.25±0.25 | 6.35+0.25-0.1 | 9.1±0.15 | 20.00 | 0.50 | 44.0 | 95.0 | 4312 | 69.5 | 89.1 | 4500 | 5450 | |
| RM10C | 1508 | 27.85±0.45 | 24.15±0.4 | 21.65±0.45 | 13.0min | 10.7±0.2 | 13.25±0.25 | 6.35±0.15 | 9.3±0.1 | 22.60 | 0.53 | 47.9 | 90.5 | 4331 | 4500 | |||
| RM10D | 1512 | 28.2 ±0.5 | 24.2±0.5 | 22.0 ±0.3 | 14.2min | 10.65±0.15 | 18.68(Ref) | 6.35±0.15 | 9.15 ±0.15 | 22.00 | 0.51 | 46.8 | 90.5 | 4243 | 4500 | |||
| RM10E | 1517 | 28.2±0.4 | 24.2±0.4 | 22.0±0.4 | 14.2min | 10.7±0.15 | 13.25±0.2 | 6.4±0.15 | 9.4±0.1 | 22.50 | 0.52 | 46.8 | 90.5 | 4243 | 4200 | 4500 | ||
| RM12 | 893 | 36.75±0.65 | 29.25±0.55 | 25.0min | 12.6±0.2 | 16.0±0.3 | 8.55±0.25 | 11.85±0.25 | 44.00 | 0.40 | 56.9 | 140.0 | 7970 | 110 | 125 | 5300 | 6100 | |
| RM14 | 793 | 41.6±0.6 | 34.2±0.5 | 29.0min | 14.75±0.25 | 18.7±0.3 | 10.55±0.25 | 15.05±0.25 | 75.00 | 0.41 | 72.2 | 178.0 | 12851 | 155 | 168 | 5500 | ||
